在航空航天、高端通信、前沿科學儀器等尖端領域，毫米波乃至太赫茲技術正成為驅動創新與突破的關鍵引擎。這些高頻技術以其巨大的帶寬、極高的分辨率與豐富的頻譜資源，為高速數據傳輸、精密遙感探測、高分辨率成像等應用帶來了革命性的可能。然而，通往更高頻率、更優性能的道路上，橫亙著一道嚴峻的制造鴻溝——其中，基于空心波導的器件制造，無疑是最具挑戰性的技術高峰之一。
空心波導，作為引導毫米波信號傳輸?shù)暮诵奈锢磔d體，其性能直接決定了整個射頻系統的上限。其電磁性能的卓越與否，幾乎完全系于制造的極端精密性：必須確保亞毫米級甚至更微細的橫截面尺寸分毫不差，在數十乃至上百毫米的長度上維持近乎理想的直線度，同時實現內部表面原子級的光滑。唯有如此，才能將射頻信號的傳輸損耗降至最低，保障信號的純度與強度。隨著工作頻率不斷攀升至100GHz以上乃至太赫茲波段，波導的物理尺寸相應縮至亞微米量級，上述制造要求已逼近甚至超越了傳統精密機械加工與組裝工藝的極限。極其微小的形變都足以導致顯著的信號衰減與模式畸變，使得許多高性能設計僅僅停留在理論圖紙階段，無法化為現實。
面對這一全球性的制造難題，國際領先的精密器件制造商Horizon Microtechnologies成功制造的空心波導組件——WR3波段（220-325 GHz）正交模轉換器。Horizon采用摩方精密面投影微立體光刻（PμSL）3D打印技術（microArch? S240，精度：10μm），一體化成型出具有復雜內部空腔結構的波導主體，再結合Horizon金屬涂層技術，最終制造出了性能可比擬傳統精密金屬工藝的先進波導器件。

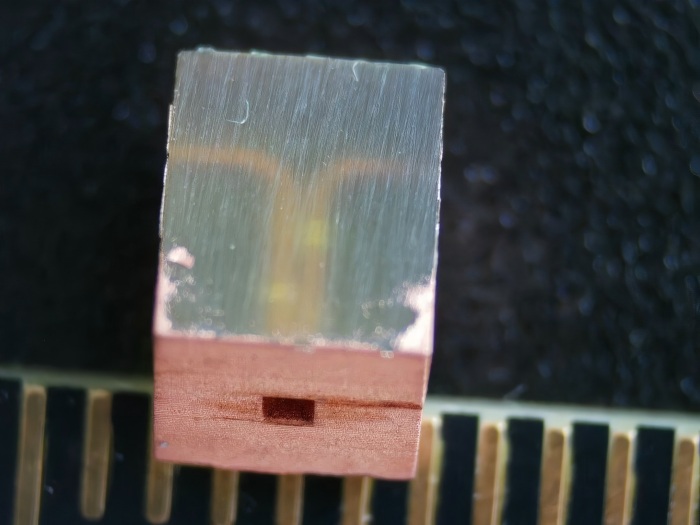

WR3正交模轉換器，通過摩方微納3D打印主體并對其內部表面進行金屬涂層處理制成。
這一技術組合的優勢是顛覆性的。傳統金屬波導通常依賴于高精度數控銑削、電火花加工或電鑄成型來制造部件，再通過復雜的分塊設計進行精密裝配。這不僅工序繁瑣、成本高昂，更在接縫處不可避免地引入潛在的對準誤差、氣密性風險及額外的射頻損耗。尤其對于正交模轉換器、扭波導、多工器等包含分支、彎曲或內部特征需要嚴格對位的復雜器件，傳統方法幾乎難以實現理想性能。而摩方精密的微納3D打印技術，能夠直接制造出內部通道完全封閉、結構復雜的樣件，從根本上消除了分塊裝配的需求，確保了電磁波傳輸路徑的幾何完整性與連續性，為復雜功能器件的實現奠定了物理基礎。
其次，微米級的制造精度與極低粗糙度的表面質量是保障高頻性能的基石。摩方精密的微納3D打印技術以超高光學精度精確控制波導內部的每一個尺寸細節，為后續提供了一個近乎完美的基底。再結合Horizon的金屬涂層技術，可以在包括尖銳拐角、深孔在內的整個復雜內腔表面，形成均勻、致密、附著牢固的金屬層。最終得到的金屬化內壁，不僅光滑連續，其導電性能亦可逼近實體高導金屬的水平，從而確保波導在極高頻率下仍能維持低插入損耗和穩定的電磁模式傳輸。
再者，這套技術組合拳帶來了前所未有的設計自由與集成化潛力。設計師不再需要為了規避制造難度而過度妥協于性能。借助3D打印的逐層構建能力，可以輕松實現內部漸變、非對稱、多通道交織等在傳統加工中視為禁區的拓撲結構，從而優化器件性能。同時，將多個功能單元集成于一個單體部件中，不僅能顯著減少系統體積、重量，還避免多個獨立部件連接帶來的性能惡化，對于星載、機載等對重量、空間和可靠性有嚴苛要求的應用場景價值巨大。
從深空探測的衛星載荷，到6G通信的核心硬件，摩方精密通過與Horizon等行業伙伴的深度協作，已充分驗證了其技術在高頻電磁領域應用的可行性與卓越性。未來，隨著材料體系與后處理工藝的持續優化，微納3D打印技術必將在更廣闊的射頻微波、太赫茲乃至光電子集成領域，釋放出更大的創新潛力，成為支撐國家高端裝備制造與戰略性新興產業發展的重要基石。
